Abaqus提供了基于Python语言的脚本接口，在Abaqus的二次开发过程中，可以利用Python脚本对其后处理结果进行输出，然后再进行相应的处理。本文通过一个简单的例子来说明Python语言在Abaqus后处理中的应用。
在利用Python脚本对Abaqus后处理位移结果进行输出之前，我们先来了解一下Abaqus生成的输出数据库文件（odb文件）。输出数据库文件包括模型数据（model data）和结果数据（result data）两部分。其中模型数据是用来描述根装配（root assembly）中的部件和部件实例。例如，节点坐标、集合定义、单元类型等。结果数据是用来描述各种分析结果。例如，应力、应变和位移等。Abaqus输出数据库的结构如图1所示：
Abaqus的odb文件输出结果信息有很多，例如我们今天讲的提取位移结果，属于场输出数据的一类，如果我们想知道当前分析有哪些输出量我们可以通过Python调用，我们可以在Abaqus CAE的Kernel Command窗口输入：
for fileName in myodb.steps['Step-1'].frames[-1].fieldOutputs.keys():
print filename
我们就可以看到当前分析步下我们定义的场输出变量：
COPEN
RF
U
…
回到主题，假如我们提取某一部件所有分析步特定节点的位移值，并将提取的位移值输出到Excel表格中。我们可以分成两步，一是提取位移值，二是创建新的Excel文件，并将提取出的位移添加进去。由于是提取部分节点的位移，所以我们要用到两个比较重要的函数：getNodeFromLabel()和getSubset()，帮助文档如图2所示。
不清楚用法的可以在帮助文档中查看具体应用。
首先我们先导入可能会用到的各种库，特殊的，我们调用win32com.client模块来操作office。
#!/user/bin/python
# -* - coding:UTF-8 -*-
'''
读取每一分析步相应节点的位移数据，并存入Excel表格中
'''
from abaqus import *
from abaqusConstants import *
from odbAccess import *
from math import *
from win32com.client import Dispatch
import __main__
import visualization
import os,sys
导入相应的模块之后，我们打开odb文件，因为我们要读取每个分析步特定节点的位移值，所以我们需要知道该分析中各分析步的名称，然后遍历每一个分析步，提取特定节点的位移。我们还要调用getNodeFromLabel()函数，通过节点编号，获得节点集对象。同时我们还要打开一个新的Excel表格，等待后续写入操作。相应的代码如下所示：

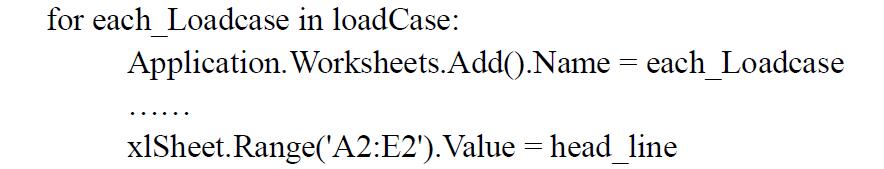

然后我们遍历每一个分析步，在读取位移结果之前我们先创建一个sheet，表单的名字以当前分析步的名字命名，写入相应的表头，代码如下所示：
新创建的sheet如图3所示，表头中Step-1表示当前分析步的名字，node、X、Y、Z、Mag分别表示节点编号以及该节点对应的三个方向的位移和总位移。
然后我们开始读取整个模型当前分析步最后一帧的位移场displacement，因为我们只需要读取特定节点的位移值，所以我们要用到getSubset(region=node)函数，通过节点对象获得特定节点的位移值。我们在此需要创建一个列表，列表的每一项也是一个列表，该列表包含特定节点的编号，以及该节点的各方向的位移和总位移，形式如：[[1,0.02,0.04,0.01,0.0458],[2,0.03,0.001,0.0,0.03001]….],然后我们将每一项子列表中的信息写入我们创建的sheet中。所有结果写入完之后，我们保存创建的表格，并退出。代码如下所示：
我们将整个功能封装在readDis_data(InstanceName,disNode_label)函数中，其有两个参数，一是要提取的节点所在的部件实例的名称，二是节点编号列表。如果是通过Hypermesh建模，部件实例只有一个：'PART-1-1'。
在Abaqus cae中，运行脚本，调用readDis_data()函数，例如我们想提取'PART-1-1'前十个节点的位移（节点标号从1到10），输入readDis_data('PART-1-1',list(range(1,11))，点击回车。输出结果如图4所示。
